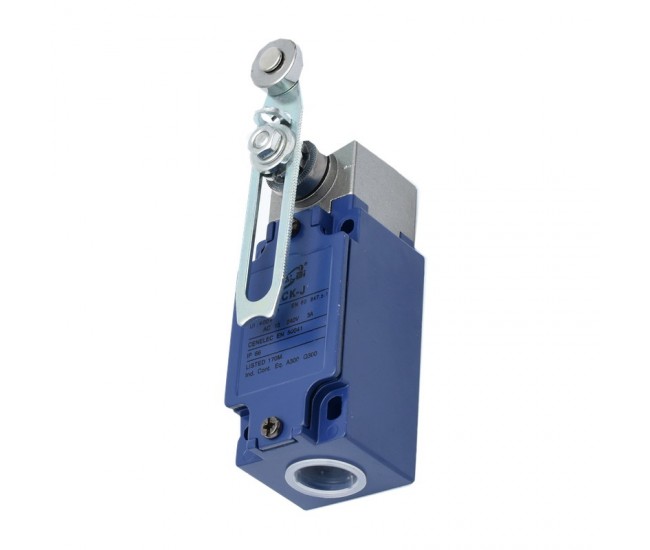

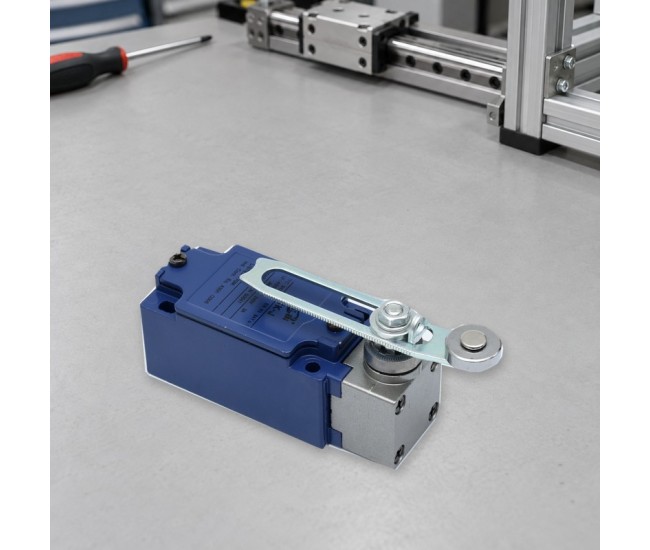

Limitator de Cursa J10541 cu Parghie Reglabila de 96mm si Rola Metalica, IP66 DALBI

Cod produs: Alx-6c046

Limitator de Cursa J10541 cu Parghie Reglabila de 96mm si Rola Metalica, IP66 DALBI
Când un cărucior, o sanie sau un mecanism de avans ajunge la poziția stabilită,
automatizarea are nevoie de un semnal pentru următoarea comandă.
Limitatorul DALBI J10541 din seria XCK-J detectează această poziție prin contact mecanic:
piesa mobilă apasă rola, iar pârghia acționează contactele electrice.
Semnalul poate fi folosit pentru oprirea deplasării sau declanșarea următoarei etape de lucru, în funcție de circuitul de comandă.

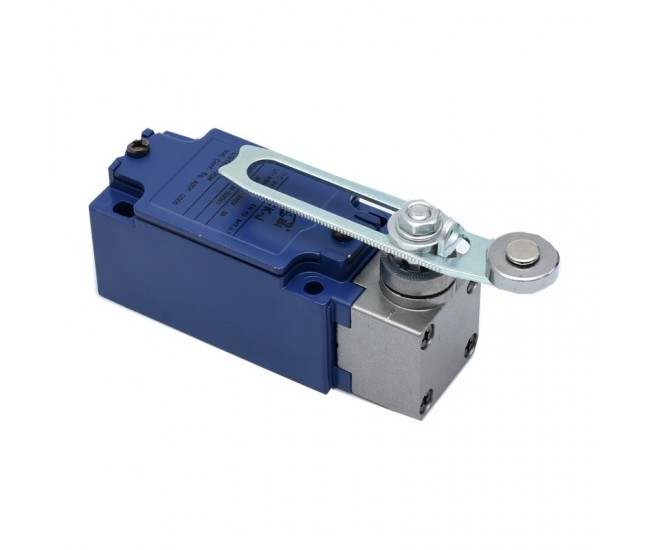

Pârghia metalică de 96 mm are o fantă longitudinală care permite reglarea distanței dintre rolă și axul de acționare.
Astfel, poți adapta poziția rolei la traseul piesei mobile și la suportul disponibil pe utilaj.

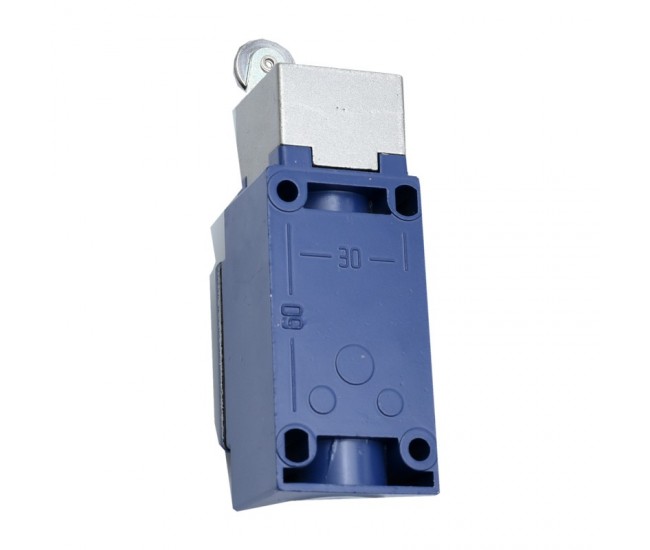

Corpul se fixează prin orificiile de montaj, iar dimensiunile totale de 130 × 60 × 42 mm ajută la verificarea spațiului necesar.
Pe carcasă este indicat gradul de protecție IP66, care trebuie păstrat prin închiderea corectă a capacului și etanșarea intrării cablului.
Contactele sunt marcate pentru 3 A la 240 V AC în categoria AC-15, destinată circuitelor de comandă.
Disponibil în oferta AleximTop, produsul este fabricat în P.R.C. și importat de SC ALEXIM TOP SRL sub marca DALBI.
Importatorul declară marcajul CE și conformitatea RoHS.

UTILIZARE
Detectarea capătului de cursă al mecanismelor mobile.
Confirmarea poziției cărucioarelor și săniilor de utilaj.
Comanda etapelor de lucru în automatizări cu acționare mecanică.
Înlocuirea limitatoarelor cu montaj, acționare și caracteristici electrice compatibile.

DETALII TEHNICE
Brand: DALBI
Cod produs: J10541
Serie: XCK-J
Tip produs: Limitator de cursă electromecanic
Acționare: Pârghie rotativă cu rolă metalică
Lungime pârghie cu rolă: 96 mm
Reglaj pârghie: Prin fantă longitudinală și piuliță de fixare
Dimensiuni totale: 130 × 60 × 42 mm
Material pârghie: Metal
Material rolă: Metal
Categorie de utilizare: AC-15
Curent nominal de utilizare: 3 A la 240 V AC
Tensiune nominală de izolație Ui: 400 V
Grad de protecție indicat pe produs: IP66
Fixare: Prin orificiile corpului
Intrare cablu: Filetată
Culoare corp: Albastru
Importator: SC ALEXIM TOP SRL
Țara de fabricație: P.R.C.
Marcaj CE: Declarat de importator
Conformitate RoHS: Declarată de importator

PACHETUL CONȚINE
1 x Limitator de cursă DALBI J10541, seria XCK-J, cu pârghie reglabilă de 96 mm și rolă metalică.

ATENȚIE!
Montajul și conectarea se efectuează de personal calificat, cu instalația scoasă de sub tensiune.
Verificați schema contactelor, prinderea și compatibilitatea electrică înainte de înlocuirea unui limitator existent.
Respectați valoarea de 3 A la 240 V AC pentru categoria AC-15; aceasta nu reprezintă o capacitate universală de comutare a motoarelor.
Ui 400 V reprezintă tensiunea nominală de izolație.
Pentru păstrarea protecției IP66, închideți corect capacul și etanșați intrarea cablului cu un accesoriu adecvat.
Limitatorul trebuie acționat de mecanism, fără să preia rolul unui opritor mecanic.
Lungimea pârghiei de 96 mm nu reprezintă cursa de acționare sau intervalul de reglaj.
